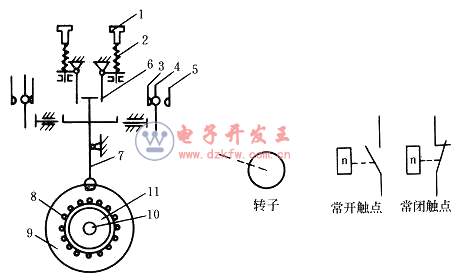

速度继电器结构示意图
速度继电器的定子结构与笼型异步电动机类似，一个空心圆环，由硅钢片冲压而成，并有笼型绕组。转子是一个圆柱形永久磁铁。



（图，速度继电器结构示意图）
速度继电器转子的轴与被控电机的轴相连接，而定子套在转子上。当电动机转动时，速度继电器的转子随之转动，然后定子也转动。当速度达到某一数值时，速度继电器的常闭触头分断，常开触头闭合。当电动机转速低于某一值时，定子产生的转矩减小，触头在弹簧作用下复位。一般速度继电器的转轴在130r/min左右时，触头即能动作；在100r/min时，触头即能恢复到正常位置。可以通过螺钉的调节来改变速度继电器动作的转速，以适应控制电路的要求。
