电流互感器接电流表和电压表时的接线方式

作者:佚名    文章来源:本站原创    点击数:    更新时间:2016-3-22

电流互感器接电流表和电压表时的接线方式

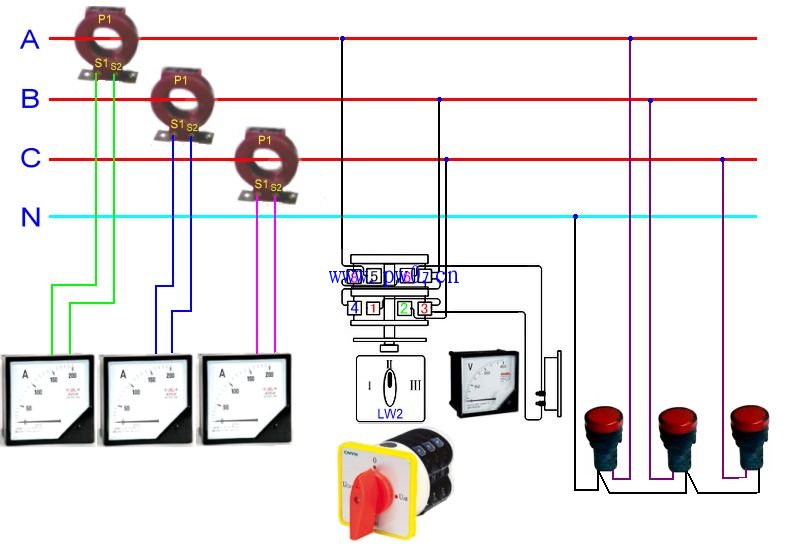

首先,实物接线图如下:

相关产品说明:电流互感器3台,电流表三只,指示灯三只,电压表一只,LW2万能转换开关一个。
基本的接线方式如上,附一些相关说明:
2 5 7接电源,3、6接电压表
A,B,C相线,A接5,B接7,C接2。知识图中所示接线,一般情况下,任意接,通过旋转开关转换供电压表显示相应两相的电压值即可。
