1、变频器操作面板的使用
变频器操作面板作为一种人机界面,是变频器接受命令和显示参数的主要单元。

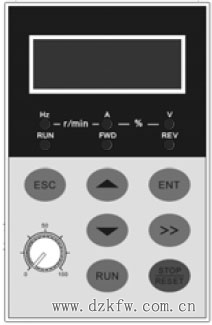

图1 操作面板图
2、变频器操作面板按键功能
变频器操作面板上有7 个按键和1 个旋钮,功能定义如表1 所示。

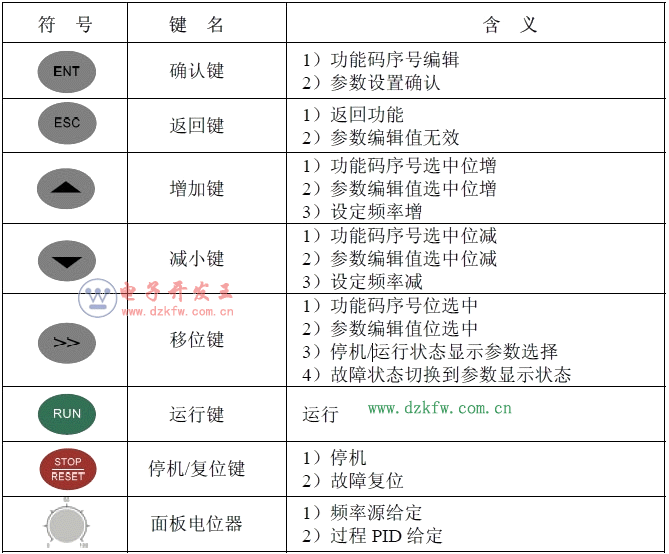

表1 控制面板按键功能表
3、变频器操作面板指示灯说明
变频器操作面板设有6 个指示灯,每个指示灯的指示作用说明如表2
指示灯 |
名称 |
含义 | |
单 位 灯 |
Hz |
频率指示 |
亮:当前显示参数为运行频率或当前功能码单位为频率 闪:当前显示参数为设定频率 |
A |
电流指示 |
亮:当前显示参数为电流 | |
V |
电压指示 |
亮:当前显示参数为电压 | |
Hz+A |
转速指示 |
亮:当前显示参数为运行转速 闪:当前显示参数为设定转速 | |
A+V |
百分比指示 |
亮:当前显示参数为百分比 | |
全灭 |
无单位 |
无单位 | |
状 态 灯 |
RUN |
运行状态指示 |
亮:运行 灭:已停机 闪:正在停机 |
FWD |
正转指示 |
亮:停机状态时,有正转运行命令 运行状态时,变频器正转方向运行 闪:正在由正转切换到反转 | |
REV |
反转指示 |
亮:停机状态时,有反转运行命令 运行状态时,变频器反转方向运行 闪:正在由反转切换到正转 |
表2 指示灯说明
4、变频器面板电位器给定说明变频器面板电位器可作为频率给定和过程PID 给定,通过相关功能码的设置完成。b0-01 设为3(设置方法参)考功能码参数的设置方法)时,变频器面板电位器为主频率给定。b0-03 设为4,面板电位器为辅频率给定。当b1-01的个、十或百位有设置成4 时,面板电位器作为相应命令通道的频率给定绑定方式。变频器面板电位器为过程PID
给定时,将F0-00 设置成2。
5、变频器提示信息状态
某些操作会显示提示信息状态。例如恢复出厂参数(含电机)时就会进入“dEFt2”提示信息状态。
提示信息字符及各个字符的具体含义参见表3。
提示符号 |
含义 |
提示符合 |
含义 |
LoC-1 |
操作面板锁定1(全锁定) |
P-SEt |
密码已设定 |
LoC-2 |
操作面板锁定2 (除RUN,STOP/RESET 外全锁定) |
P-CLr |
密码已清除 |
LoC-3 |
操作面板锁定3 (除STOP/RESET 外全锁定) |
TUNE |
电机参数辨识中 |
LoC-4 |
操作面板锁定4 (除移位键外全锁定) |
CLr-F |
清除故障信息 |
PrtCt |
操作面板保护 |
dEFt1 |
恢复出厂参数(不含电机) |
UnLoC |
操作面板锁定清除 |
dEFt2 |
恢复出厂参数(含电机) |
LoU |
变频器欠压 |
|
|
表3 提示字符表
6、变频器功能码参数设置方法
(1) 功能码体系
变频器功能码组:A0、b0~b2、C0~C4、d0~d2、E0~E1、F0~F1、H0、L0~L1、U0~U1,每个
功能码组内包括若干功能码。功能码采用“功能码组号+功能码子组号+功能码号”的方式标识,如“F1-07”表示
为F 组的第一小组功能的第7 号功能码。
(2) 功能码的显示结构
功能码及其参数采用二级结构,功能码对应一级显示,功能码参数对应二级显示。
一级显示如图2,二级显示如图3:
图2 功能码一级显示图
图3 功能码二级显示图(3 为b0-00 的内容)
