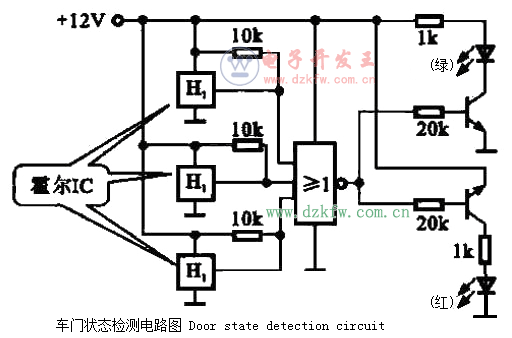

如图所示为一种公共汽车门状态检测电路，该电路主要是由三只霍尔传感器构成的，适用于各种汽车中对其门状态的指示。Door state detection circuit

三只霍尔传感器分别安装在公共汽车门的门框上，并在车门适当的位置安装有磁体。当车门处于打开状态时，磁体距离霍尔传感器较远使其输出端输出高电平。若三个霍尔传感器任意一个检测到门未关或未锁好，则或非门输出低电平，红色指示灯亮;若三个传感器均输出高电平，与非门输出高电平，绿色指示灯亮，实时呈现车门当前状态。
