机动车电子闪光器电路二例,Electronic flasher

关键字：闪光灯电路

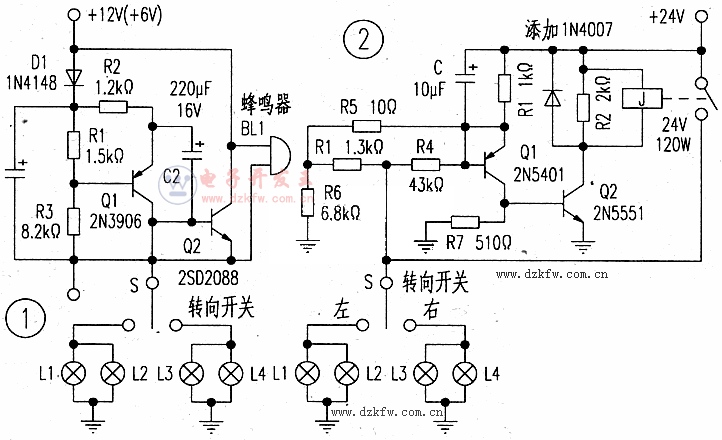

   图1的闪光器多用于摩托车。它只有“+、-”两个引脚，工作时还有蜂鸣器起警示作用。

   图2的闪光器多用于柴油汽车：它有+24v、地、接转向开关三个引脚。

  这两款闪光器的Q2都易损坏，建议用TIP41C(100V，6A、65w)等中功率管代换。图2中的继电器也容易损坏(一般是触点烧蚀，打磨后还可使用)。为了保护Q2不被继电器线圈的感应电动势击穿，可以按图中所示加一只二极管。
