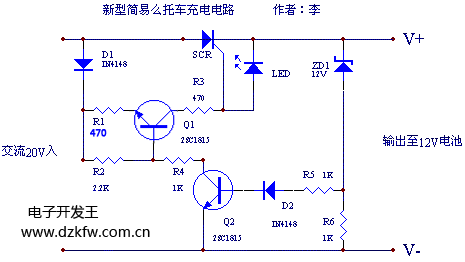

该充电器只利用了交流电的正半周充电，充电速度较快，且能延长电池寿命，在普通的么托车上使用该充电器，性能极好，可省燃油5%左右，是一个实用的充电电路，此充电器的作者正在使用中。工作原理：（如下图）交流电压同时加到D1和SCR，经过D1的半波整流后通R1、R2、Q1、R3向SCR提供触发电压，此时SCR给电池充电，当电池电压上升至13.5V时ZD1导通，电压经过R5、D2向Q2提供偏压，使Q2导通，Q1反偏截止，SCR停止输出，当电池电压低于13-13.5V时，将重复上述过程。
