第二大部分，如何设置硬件仿真器：

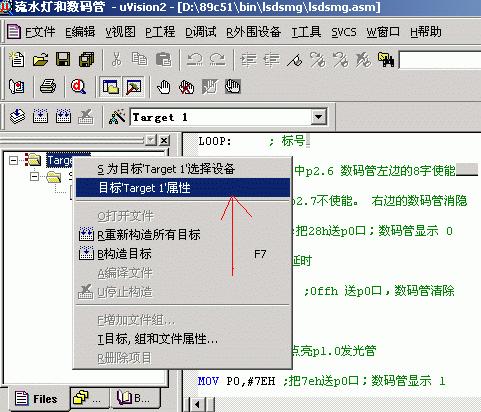

第1步：在总目录上用鼠标“右键”选择弹出菜单中的目标属性

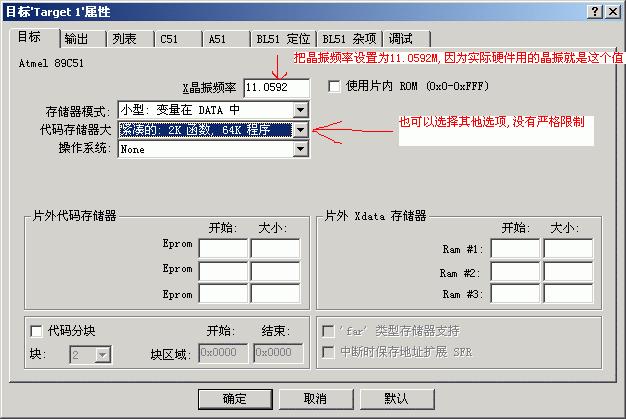

第2步，进入目标属性进行晶振等参数的设置

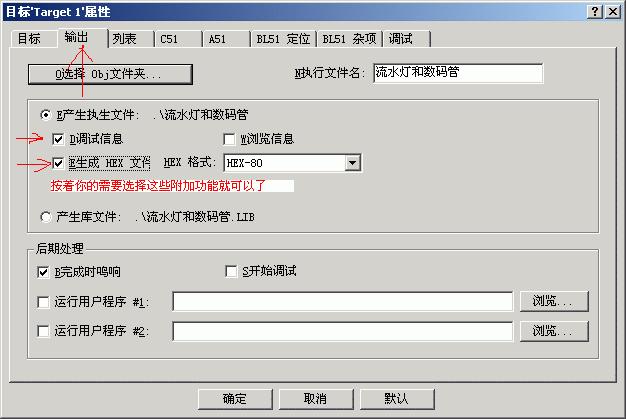

 第3步，输出选项的设置

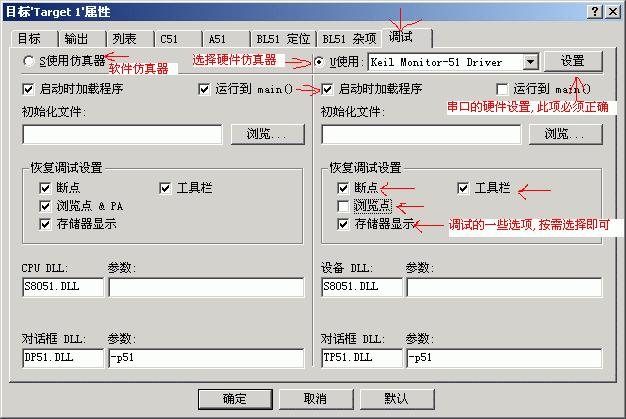

第4步，软件仿真器或者硬件仿真器的设置

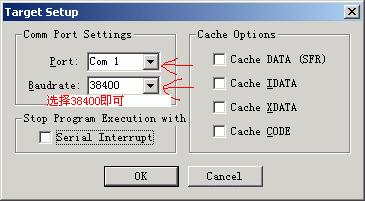

第5步，接上一步，串口的设置


第三大部分，如何进行硬件仿真：

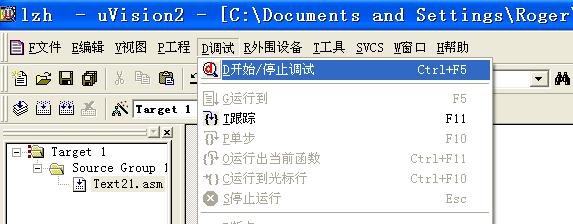

第1步 开始调试程序前，点击“D调试”-“开始/停止调试”，

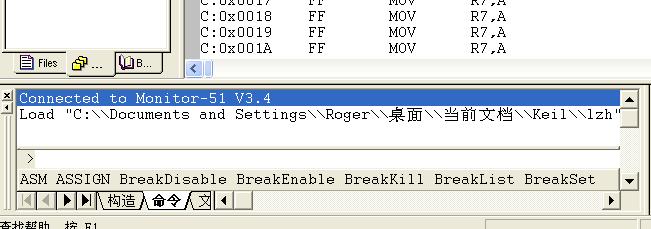

屏幕下出现“Connected To  Monitor51 V3.4”,说明仿真器与实验板正常连接，通信OK。

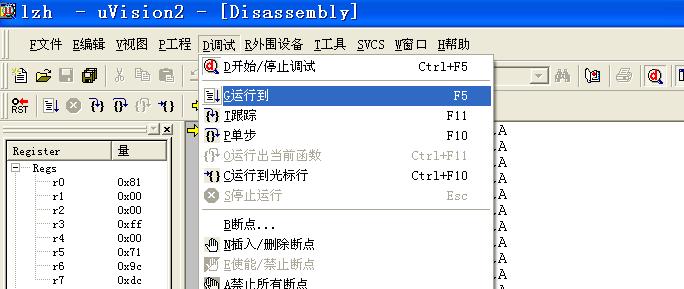

第2步  开始调试程序，点击“D调试”-“运行到F5”按钮后实验板开始工作，这时可以看到实验板上的数码灯管开始显示，说明实验板测试成功。

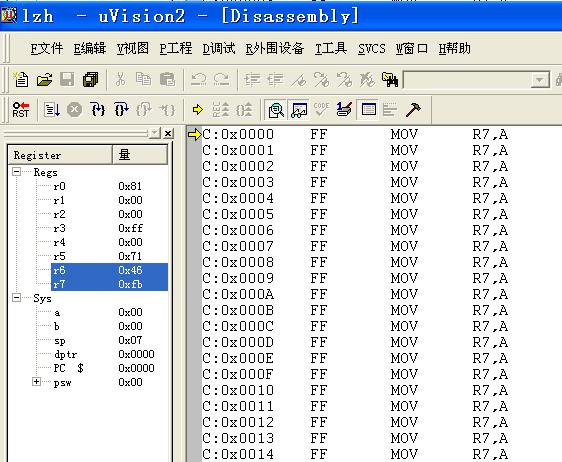

第3步，停止程序执行。按实验板仿真器上的复位键，按完后，屏幕左上角的寄存器显示有所变化。再点击“D调试”-“开始/停止调试”，则完全停止调试输出，屏幕下的“Connected To  Monitor51 V3.4”消失,说明仿真器与实验板完全断开。
