电焊机自动控制电路,Welding machine controller

关键字：电焊机控制电路图，电焊机控制

作者：丁德勤

一、电路工作原理

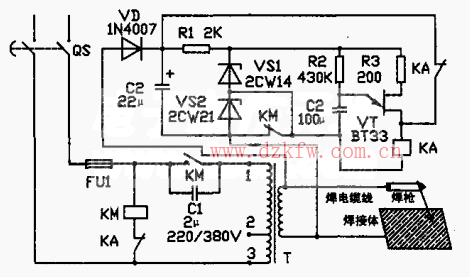

　　如下图所示：该装置是一种典型的安全节电起动电路，合上电源开关QS，交流接触器KM线圈得电吸合。其常闭辅助触点断开，主触点闭合，380V交流电压加在电焊变压器T的初级，次级感应出电压约80V。
　　将稳压管VS1和VS2击穿，在VS1两端输出20V直流电压，并使单结晶体管VT导通，电容C3向继电器KA放电，使KA吸合，其常开触点闭合并自锁，常闭触点断开，交流接触器KM线圈无电而释放，380V交流电源通过电容C1与电焊机初级接通，使电焊机空载电流大大减小，是电焊机过到节电的目的。这时电焊机次级电压降至11.5V左右，该电压经VD整流、C2滤波后给继电器KA提供直流电压，是KA保持吸合状态。
　　焊接时，电焊变压器次级被短路，电压降至约0v，KA失电释放，接触器KM得电吸合，电焊机进入下一步正常焊接状态。在操作中更为安全节能可靠，改装中增加电气元件极少，既经济又方便实用，操作自然，工作起来自如，得心顺手。


　　二、元件选择
　　QS选用60A单相刀闸，T是交流电焊机接线方式，即：1，2脚连接是220V、l，3脚连接是380V。电容Cl的选择应使电焊机变压器次级电压降为11.5V左右，其耐压大于630V，继电器KA选用直流JRS-13F/12V电压。
　　其他按图标注电阻、电容为准，进行选择对号入座。对各种型号的电焊机均可照这样的接线方式，不需特殊调试就可正常工作，该电路容易实施。
