晶闸管过零检测电路原理

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-05-03

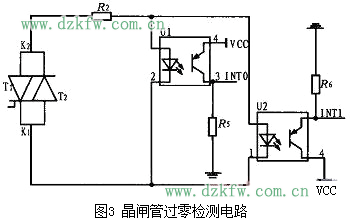

晶闸管投入电容器的时刻,也就是晶闸管开通的时刻,必须是电源电压与电容器残压的幅值和相位相同的时刻。因为根据电容器的特性,当加在电容上的电压有阶跃变化时,将产生冲击电流,会损坏晶闸管且给所在电力系统带来高频振荡等不利影响。所以设计了晶闸管过零检测电路来解决残压测量的难题。晶闸管过零检测电路如图3所示。

  晶闸管过零检测电路

  当电源电压与电容器的残压相等时,晶闸管上电压为零,光电耦合器就会输出下降沿负脉冲至单片机INT0、INT1管脚,如果此时控制器投入指令存在,此脉冲就会经过一系列环节,产生脉冲串去触发晶闸管,保证晶闸管的导通,平稳投入电容器;当电源电压与电容器的残压不相等时,晶闸管上电压不为零,光耦导通,接到单片机的INT0、INT1呈高电平,在软件中设置此种情况不产生触发脉冲,晶闸管呈关断状态。
