1.proteus中怎样使用模板
file--〉new design：在弹出的对话框就可以选择模板了
file--〉save design as template…就可以保存你的模版了
打开或制作一个自己常用的电路
另存为模板，即：save as template 替换默认文件夹里的Templates\Default.DTF。 以后这就是你的模板啦

3.第三方软件是如何用?
把你的第三方库安装好，然后启动proteus,选择菜单system-->set path,分别增加model和library.

4. 电源和地的运用总结
1.在proteus防真  画图过程中  有正电源（VDD/VCC） 负电源（VEE） 地（VSS）引脚的元器件（好象这些元器件的这些脚没有在图中显示）   软件会自动把其电源底脚定义为相应的电压  所以在这些元器件上的电源地脚上不接电源 地也是正确的（单片机也不用接晶振  在设置选项中输入晶振的频率即可。
2.如果要用到确定的直流电压 就可以用工具栏（默认是第八个） 中的POWER和GROUND 象放置元器件一样来放置电源和地  电源的默认值是+5V  地默认为0V   如果需要10V的电压  则可在电源的设置选项卡的string里 输入  +10V  就可以了 不过要注意 前面的“+”号一定要加上  否则不能防真 。电压默认的单位为V  就是说输入+10  电压也是+10V,我试了一下  输入+10mV和输入+10MV  其电压是一样的  都是10的7次方, 虽然地的默认值是0V   但如果象设置POWER一样在其string选项里写入电压值  其电压就是你设置的大小  而不是0V了 也就是说 地也可以做电源用, 对于负电源 负号大家都会加上的 就不说了.

5.电流探针（probe）  电压探针（probe）表运用总结
      首先，在实际生活中中测电压电流，电压电流表都有两个端子，而在探针中，只有一个端子, 电压表是并入的   电压探针一端接入要测的那点（可以引出线。同一条线上电压相同）。 电压探针默认另一个端子是接地的，也就是说测的是对地的电压.测一条线上的电流时  电流表要串联进去 ，只有一个端子怎么串联？我开始用电流探针表时总是出现问题， 在piaoling版主的帮助下，终于弄懂了，  总结以下.不要在那条线上引出线接到电流探针上，那样就成了测引出线上的电流了，而引出的线上一般是没有电流的。正确的测法是，把电流探针直接放在要测的线上的一点就可以了。另外电流探针有个箭头， 放的时候调整电流表的角度，使箭头指向电流的方向。如果有什么错误，请大家指正，互相帮助，共同学习。 另外， 在软件中还有电流表和电压表（在示波器那个工具按纽里），和实际中的一样，所以测法就不多说了，知识测出的精确度只有小数后两位， 没有探针高。
       电压表与电流表的确只有两位小数的精度，但是它的单位是可以调的。如果把它的单位调整成毫伏（毫安）或微伏（微安），精度就会大幅提高。

6. proteus常用快捷键
F8：全部显示   当前工作区全部显示
F6：放大 以鼠标为中心放大
F7：缩小 以鼠标为中心缩小
G：栅格开关 栅格网格
Ctrl+F1：栅格宽度0.1mm 显示栅格为0.1mm，在pcb的时候很有用
F2：栅格威0.5mm 显示栅格为0.5mm，在pcb的时候很有用
F3：栅格威1mm 显示栅格为1mm，在pcb的时候很有用
F4：栅格威2.5mm 显示栅格为2.5mm，在pcb的时候很有用
Ctrl+s：打开关闭磁吸 磁吸用于对准一些点的，如引脚等等
x：打开关闭定位坐标 显示一个大十字射线
m：显示单位切换  mm和th之间的单位切换，在右下角显示
o：重新设置原点  将鼠标指向的点设为原点
u：撤销键
Pgdn：改变图层
Pgup：改变图层
Ctrl+Pgdn：最底层
Ctrl+pgup：最顶层
Ctrl+画线：可以划曲线
R：刷新
+-：旋转
F5：重定位中心
好了，以上就是我总结的一些快捷键，说得不明白的你可以按这些按键试一下就知道了

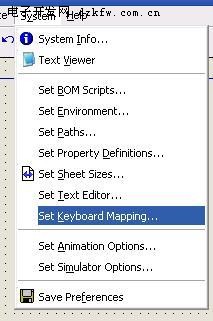

自己设置快捷键

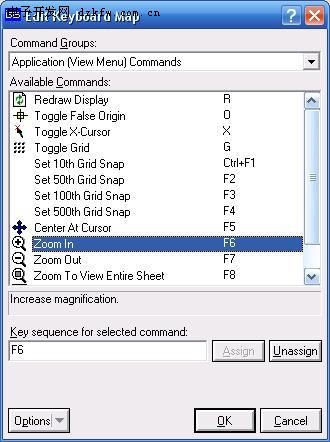

 在此设置快捷键

选择某个命令后，在下面输入自己习惯的键，点击Assign就可以修改了。如果改错了可以用Options按钮里的reset 恢复到默认状态。

7. 关于使用波形发生仪的一点体会
  我们选中波形发生仪后，左键点击它，会产生一个对话框，在其中有这几项对我们比较有用：
{FREQV=1}
{FREQR=5}
{AMPLV=5}
{AMPLR=3}
{WAVEFORM=3}
{UNIPOLAR=0}
其中FREQV和FREQR是设定输出信号频率的，前者设置数目，后者设置单位，如{FREQV=1}，{FREQR=5}则输出1kHZ的信号，若将FREQV改为5，则输出5kHZ的波形，若再将FREQR设置为6，则输出50kHZ的波形。
AMPLV和AMPLR是设置输出信号幅度的，但怎样设置还没搞明白，希望大家指点.
WAVEFORM是设置输出信号形式的，0为正弦波，1为锯齿波，2为三角波，3为占空比为1：1的方波。
UNIPOLAR是设置输出信号有无极性的，0代表有极性（输出为正，负电平），1代表无极性（输出为正，零电平）.
FREQV设置输出信号频率数值,FREQR设置单位,有8个档:
1，2，3，4，5，6，7，8分别对应于0.1hz，1hz，10，0.1k,1k,10k,0.1M,1Mh
AMPLV设置输出信号幅度数值，AMPLR是设置单位,有4个档:
1，2，3，4 分别对应于 1mv，10mv，0.1v，1v
比如:
{FREQV=1}
{FREQR=5}
{AMPLV=5}
{AMPLR=3}
{WAVEFORM=3}
{UNIPOLAR=0}
将输出频率为1khz,幅值为0.5v的脉冲方波.

8. 在Proteus中，你可以用与Protel中一样的方法使用总线
      在Proteus中，你可以用与Protel中一样的方法使用总线，即认为总线没有任何的电器连接关系，只是一个易读的线条连接，而电器连接则通过左侧第一个叫Component的按钮自动连接产生线条以及通过Label标号进行逻辑连接。

      在前几天的一个帖子中，有同学提到Proteus所带示例工程中的总线连接方式。这种方式相较Protel的方法有其特别之处，通过下拉列表方式，在通过总线进行逻辑连接时提醒你，该总线有哪些已经定义的电器连接可用，防止单纯用标号时可能产生的错误。下面请跟我学习这种使用总线的方法，画一条叫做DBUS的总线，该总线中包括DBUS0~DBUS7共8根连接线：

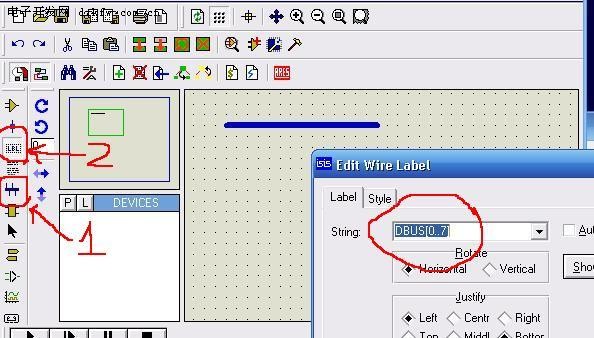

1、在图中利用总线图标划一条总线
2、利用Label图标，点击刚才画的总线，
在弹出的Edit Wire Label对话框String中输入DBUS[0..7]，表示该总线叫DBUS，包括DBUS0~DBUS7，注意方括号、启讫数字以及数字中间的两点。
3、确定后就可以利用这根总线来进行逻辑连接了。

1、 利用Component图标像Protel一样画电气连接线
用Label图标，点击刚才连接的导线，
2、 弹出Edit Wire Label对话框
点击String框右边的下拉键头，看见了吗？
3、 刚才输入的DBUS[0..7]变成了DBUS0、DBUS1
...DBUS7供您选择了。

 这下你不会弄错连接标号了吧？
 实际上，Proteus中这种BUS线的连接方式并不能区别不同的总线。如果你定义两条不同的总线，当然每 条总线会有不同的类似DBUS0，DBUS1...的连接，在上面String的下拉选项中两条总线的连接都会列出来 供你选择，并不会因为你连接不同的总线而有所区别。这点跟Protel其实是一样的，总线仅仅是一条示意线条而已

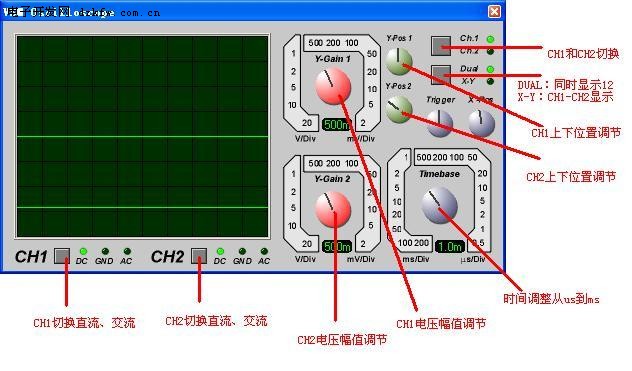

9. Proteus中示波器使用:

  左下角的CH1和CH2按钮可以选择是DC还是AC。
  右上角的CH1和CH2按钮是切换两个通道的。
  右上角的第二个按扭有三个功能，
  1。 两个绿点都没有： 上面的按钮切换CH1和CH2显示。
  2。 Dual绿点：同时显示两个通道。（用YPOS1和
YPOS2可以调整波形的上下位置。）
3。 X-Y绿点：CH1-CH2显示，主要方便看差分值。

10. proteus怎样移动整块电路
按住鼠标右键框选即可，我的6.5sp5工具栏上有这些按钮啊，是绿色上面有红色箭头的那4个按钮，分别是复制、移动、旋转和删除。没有这些按钮可能是没有打开显示选项，看菜单VIEW->TOOLS...->Edit Toolbar选项是否打开。

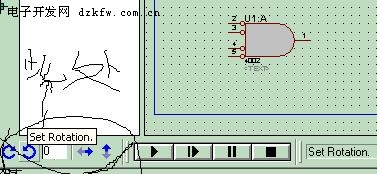

11. 元件在电路图上怎样旋转
    点击右键选中器件，然后点击左下角的选中按钮即可！
